大形空気ばね式防振台 HOAシリーズHOA,HOS

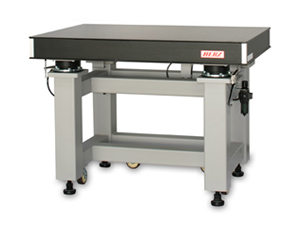

写真:HOA-107LA

HOA&HOS型大形空気ばね式防振台は、垂直方向のみの防振を高い防振力で防振する目的に適った防振台です。




大形空気ばね式防振台の特徴

防振部
空気ばねは防振台を構成する最も基幹となる部品です。ヘルツは、会社創業以来、独自に開発した「精密空気ばね」を使用しています。防振能力は過去の多数の納入使用実績によってお客様の信頼をいただいています。

ハニカムベンチの水平維持
ハニカムベンチ上の搭載機器の荷重分布によって生じた傾きは、3ケの「メカニカルオートレベルセンサ」の働きで、ハニカムベンチの水平を維持することができます。(別途、空気源が必要です。)

大形空気ばね式防振台 HOA,HOSの仕様

<共通仕様>

(1)型式 HOA-107LA~HOA-6015LA(個別仕様ご参照)
(2)型式 HOS-107LA~HOS-6015LA(個別仕様ご参照)
防振方式 垂直方向:ヘルツ精密免震防振空気ばね
制振方式 垂直方向:オリフィスによるエアーダンピング
固有振動数 垂直方向:約1.3Hz
水平維持方式 メカニカルオートレベルセンサ 3ケによる
エアー供給方式 別途空気源によるエアー供給方式
必要空気圧 0.3~0.7MPa(3~7kgf/cm²)
※ハンドポンプを使用した手動エアー供 給方式(形式の末尾はLM)が あります。水平維持は給排気弁の操作により行います。
ハニカム定盤材質 上面板材:着磁性ステンレス鋼板5t  下面板材:熱間圧延軟鋼板4.5t  ※非磁性 ステンレス鋼板使用可
ハニカムコア材質 (1)HOA ・・・アルミハニカムコア使用
(2)HOS ・・・スチールハニカムコ ア使用
※(3)非磁性ス テンレスハニカムコアの製作可
ハニカム定盤上面仕上げ タップM6 25mmマトリックスに標準加工 表面:無塗装梨地仕上げ(※黒色塗装仕上げは有料)


<個別仕様>

(1)大型空気ばね式防振台(アルミハニカム定盤仕様)

定盤サイズ 型式 空気バネ数 本体重量 搭載可能重量 全高(mm)

本体価格

(税別)

幅(mm) 奥行(mm) 厚さ(mm)
1000 700 100 HOA-107LA 4 135㎏ 150㎏ 750 お 問合せ
1200 700 100 HOA-127LA 4 180㎏ 200㎏ 750
900 100 HOA-129LA 4 205㎏ 200㎏ 750
1500 1000 150 HOA-1510LA 4 250㎏ 300㎏ 800
1200 150 HOA-1512LA 4 370㎏ 300㎏ 800
1800 900 150 HOA-189LA 4 350㎏ 300㎏ 800
1200 150 HOA-1812LA 4 400㎏ 300㎏ 800
2000 1000 150 HOA-2010LA 4 385㎏ 300㎏ 800
1200 150 HOA-2012LA 4 425㎏ 300㎏ 800
2400 1200 250 HOA-2412LA 4 510㎏ 500㎏ 800
2600 1500 250 HOA-2615LA 4 715㎏ 500㎏ 800
3000 1200 330 HOA-3012LA 4 730㎏ 500㎏ 800
1500 330 HOA-3015LA 4 830㎏ 500㎏ 800
3500 1500 330 HOA-3515LA 6 1,050㎏ 500㎏ 800
4000 1500 400 HOA-4015LA 6 1,130㎏ 500㎏ 800
6000 1500 400 HOA-6015LA 6 1,640㎏ 1,000㎏ 800



(2)大型空気ばね式防振台(スチールハニカム定盤仕様)

定盤サイズ 型式 空気バネ数 本体重量 搭載可能重量 全高(mm)

本体価格

(税別)

幅(mm) 奥行(mm) 厚さ(mm)
1000 700 100 HOS-107LA 4 145㎏ 150㎏ 750 お 問合せ
1200 700 100 HOS-127LA 4 190㎏ 200㎏ 750
900 100 HOS-129LA 4 220㎏ 200㎏ 750
1500 1000 150 HOS-1510LA 4 275㎏ 300㎏ 800
1200 150 HOS-1512LA 4 395㎏ 300㎏ 800
1800 900 150 HOS-189LA 4 375㎏ 300㎏ 800
1200 150 HOS-1812LA 4 440㎏ 300㎏ 800
2000 1000 150 HOS-2010LA 4 425㎏ 300㎏ 800
1200 150 HOS-2012LA 4 470㎏ 300㎏ 800
2400 1200 250 HOS-2412LA 4 610㎏ 500㎏ 800
2600 1500 250 HOS-2615LA 4 850㎏ 500㎏ 800
3000 1200 330 HOS-3012LA 4 865㎏ 500㎏ 800
1500 330 HOS-3015LA 4 1,005㎏ 500㎏ 800
3500 1500 330 HOS-3515LA 6 1,300㎏ 500㎏ 800
4000 1500 400 HOS-4015LA 6 1,400㎏ 500㎏ 800
6000 1500 400 HOS-6015LA 6 2,045㎏ 1,000㎏ 800
※ナノテーブルは当社の登録商標です。
※性能および機能の改善向上のために予告なく 、記載の仕様を変更することがあります。
※上記仕様に限らず、ヘルツはお客様のご要望に応じ様々な形状の 防振台を製作致します 。
※詳細寸法については、図面をご確認下さい。

オプション

  • コンプレッサー
    • オートレベル式の防振台をご使用いただくためには圧力源が必要になります。
  • ハイマウンテッドシェルフ
    • 防振台の上のスペースを有効活用するためのハイマウンテッドシェルフをご用意しております。

図面ダウンロード

HOA-107LA DXF PDF   HOS-107LA DXF PDF
HOA-127LA DXF PDF   HOS-127LA DXF PDF
HOA-129LA DXF PDF   HOS-129LA DXF PDF
HOA-1510LA DXF PDF   HOS-1510LA DXF PDF
HOA-1512LA DXF PDF   HOS-1512LA DXF PDF
HOA-189LA DXF PDF   HOS-189LA DXF PDF
HOA-1812LA DXF PDF   HOS-1812LA DXF PDF
HOA-2010LA DXF PDF   HOS-2010LA DXF PDF
HOA-2012LA DXF PDF   HOS-2012LA DXF PDF
HOA-2412LA DXF PDF   HOS-2412LA DXF PDF
HOA-2615LA DXF PDF   HOS-2615LA DXF PDF
HOA-3012LA DXF PDF   HOS-3012LA DXF PDF
HOA-3015LA DXF PDF   HOS-3015LA DXF PDF
HOA-3515LA DXF PDF   HOS-3515LA DXF PDF
HOA-4015LA DXF PDF   HOS-4015LA DXF PDF
HOA-6015LA DXF PDF   HOS-6015LA DXF PDF
※DXF形式のファイルは、ダウンロード後解凍してお使いください。
※PDFファイルをご覧いただくには、Adobe Acrobat Readerが必要です。
