着磁性ハニカム定盤 HA、HSシリーズHA-L,HS-L,HA,HS

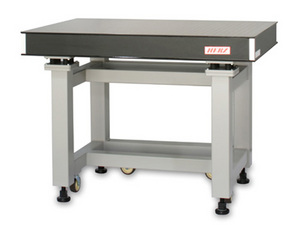

写真:HA-107L

(1)アルミハニカム定盤 HA-L
(2)スチールハニカム定盤 HS-L
(3)ハイダンピングアルミハニカム定盤 h-HA-L
(4)ハイダンピングスチールニカム定盤 h-HS-L

ハニカム定盤に搭載する測定評価機器の分解能の高度化や機器の重さも増えて、ハニカム定盤を選択しなければならない時代となりました。当社はお客様の測定評価業務やハニカム定盤の使用目的に応じた内容によって、ハニカム定盤をお選びいただくようにしました。また、床の荷重制限に対処するために軽量高剛性を特徴とするアルミハニカム定盤をご用意しております。




ハニカム定盤の特徴

アルミハニカム定盤やスチールハニカム定盤または非磁性材料を使用した定盤など、お客様指定の材料を使用したカタログ標準外寸法で製作可能です。
ハニカム定盤の共振周波数をご指定の場合もご相談に応じています。
ハニカム定盤内部の温度安定化が必要な場合、ご相談に応じます。
ハニカム定盤上のタップ穴に液体が流れ込んだ後に吸出したり、小部品が落ちた場合に取り出すことができるよう袋タップ構造も製作します。
ハニカム定盤内部に、ハイダンピング(高度な制振性)を目的にした構造で製作します。
ハニカム定盤側面にコンセントボックスを埋め込み、コードの処理をスッキリできます。
非防振の状態でハニカム定盤を使用したのちに、防振架台を組み合わせることもできます。防振架台も標準型のほかに、ハイダンピング方式の架台を製作します。
アルミハニカム定盤は当社のみが製造しています。

ハニカム定盤(アルミハニカム&スチールハニカム)と架台の組み合わせ

実験目的や床の荷重制限などにより、ハイダンピング型ハニカム定盤および架台またはハイダンピング型ハニカム定盤と標準架台の組み合わせ。アルミハニカム型またはスチールハニカム型をお選びできます。

床の強度が低い
既存のテーブルを台として使う

アルミハニカム定盤
(軽量・高剛性)
床の強度は高い
既存のテーブルを台として使う

スチールハニカム定盤
(高剛性)
床の強度が低い
高い制振性が必要な機器を搭載

ハイダンピングアルミハニカム定盤

ハイダンピング架台または標準架台
(軽量・高剛性+高制振性)
床の強度は高い
既存のテーブルを台として使う

ハイダンピングスチールハニカム定盤

ハイダンピング架台または標準架台
(高剛性+高制振性)


※詳しくは定盤の選択方法をご参照下さい。

ダンピング(制振)技術

h-HA&h-HSのハニカム定盤にハイダンピング機構を装着しています。ハイダンピング機構は、空気ばねによる防振と同様に制振作用を持つ重要な技術です。制振技術は振動変位に対する抑制効果を得ることができ、ベンチを叩いたときの「鳴き」は振動変位が生じたときに起きる現象ですが、このような「鳴き」に伴うベンチの動きを最小限にすることができます。

ダンピング効果測定例…ハニカム定盤

下記データは、アルミハニカム定盤の「ハイダンピング機構」を装着する前と装着後のダンピング状態をコンプライアンスデータによって、一定の力に対する変位の周波数ごとに減衰している状態を表わしています。また、加速度の減衰状態は時間で表わしています。




ハイダンピングアルミハニカム定盤のコンプライアンス曲線


「ハイダンピング機構」無し/使用ハニカム定盤:HA-2010(左側) ・「ハイダンピング機構」有り/使用ベンチ:h-HA-2010(右側)



ハイダンピングアルミハニカム定盤の加速度減衰データ


・「ハイダンピング機構」無し/使用ハニカム定盤:HA-2010(左側) ・「ハイダンピング機構」有り/使用ハニカム定盤:h-HA-2010(右側)

解析技術・解析結果

解析技術
ハニカム定盤の設計段階において搭載機器に求められるハニカム定盤の剛性、特に特定周波数の変位に留意しなければなりません。モーダル解析や周波数応答解析や静的解析によって最適性の情報を得る手段として解析技術を使います。解析を行うことは、高分解能機器を搭載する揺るぎない土台の部分を担うハニカム定盤の大切な条件です。

解析結果
(当社では、カタログ標準品のハニカム定盤についてすべての解析データを保有しています。)
ハニカム定盤を実測し、そのデータをもとに解析を行うことで、より正確な変形の方向性と周波数を知ることができます。また、周波数応答解析を行うことで、ハニカム定盤の最大変位量を知ることができます。
※詳しくは解析資料をご参照下さい。

ハニカム定盤(防振ゴム式架台付)の仕様

標準仕様

形式 (1)HA-107L~HA-6015L (個別仕様ご参照)
(2)HS-107L~HS-6015L (個別仕様ご参照)
(3)h-HA-107L~h-HA-6015L (個別仕様ご参照)
(4)h-HS-107L~h-HS-6015L (個別仕様ご参照)
制振方式h型 ハイダンピング構造機構による
制振方式標準型 質量ダンピング
ベンチ上下面材質 上面板材:着磁性ステンレス鋼板5t  下面板材:熱間圧延軟鋼板4.5t  ※非磁性 ステンレス鋼板使用可
ハニカムコア材質

(1)HA-L ・・・アルミハニカムコア使用
(2)HS-L ・・・スチールハニカムコア使用

(3)h-HA-L ・・・ハイダンピングアルミハニカムコア使用
(4)h-HS-L ・・・ハイダンピングスチールハニカ ムコア使用

ベンチ上面仕上げ 共通 タップM6 25mmマトリックスに標準加工 表面:無塗装梨地仕上げ( ※黒色塗装仕上げは有料)
架台部 防振ゴム式架台 ※リジット式も対応可能です。
※形式末尾の“L”は架台を表わします。“L”を外すと定盤部のみとなり ます。


<個別仕様>

①アルミハニカム定盤(防振ゴム式架台つき)

定盤サイズ 型式 本体重量 搭載可能重量 全高(mm)

本体価格

(税別)

幅(mm) 奥行(mm) 厚さ(mm)
1000 700 100 HA-107L 110㎏ 150㎏ 750 お 問合せ
1200 700 100 HA-127L 125㎏ 200㎏ 750
900 100 HA-129L 150㎏ 200㎏ 750
1500 1000 150 HA-1510L 220㎏ 300㎏ 800
1200 150 HA-1512L 255㎏ 300㎏ 800
1800 900 150 HA-189L 230㎏ 300㎏ 800
1200 150 HA-1812L 285㎏ 300㎏ 800
2000 1000 150 HA-2010L 275㎏ 300㎏ 800
1200 150 HA-2012L 310㎏ 300㎏ 800
2400 1200 250 HA-2412L 420㎏ 500㎏ 800
2600 1500 250 HA-2615L 520㎏ 500㎏ 800
3000 1200 330 HA-3012L 545㎏ 500㎏ 800
1500 330 HA-3015L 640㎏ 500㎏ 800
3500 1500 330 HA-3515L 820㎏ 500㎏ 800
4000 1500 400 HA-4015L 960㎏ 500㎏ 800
6000 1500 400 HA-6015L 1,355㎏ 1,000㎏ 800

②スチールハニカム定盤(防振ゴム式架台つき)

定盤サイズ 型式 本体重量 搭載可能重量 全高(mm)

本体価格

(税別)

幅(mm) 奥行(mm) 厚さ(mm)
1000 700 100 HS-107L 120㎏ 150㎏ 750 お 問合せ
1200 700 100 HS-127L 135㎏ 200㎏ 750
900 100 HS-129L 160㎏ 200㎏ 750
1500 1000 150 HS-1510L 245㎏ 300㎏ 800
1200 150 HS-1512L 285㎏ 300㎏ 800
1800 900 150 HS-189L 255㎏ 300㎏ 800
1200 150 HS-1812L 320㎏ 300㎏ 800
2000 1000 150 HS-2010L 310㎏ 300㎏ 800
1200 150 HS-2012L 350㎏ 300㎏ 800
2400 1200 250 HS-2412L 520㎏ 500㎏ 800
2600 1500 250 HS-2615L 625㎏ 500㎏ 800
3000 1200 330 HS-3012L 680㎏ 500㎏ 800
1500 330 HS-3015L 815㎏ 500㎏ 800
3500 1500 330 HS-3515L 1,030㎏ 500㎏ 800
4000 1500 400 HS-4015L 1,225㎏ 500㎏ 800
6000 1500 400 HS-6015L 1,760㎏ 1,000㎏ 800

③ハイダンピングアルミハニカム定盤(防振ゴム式架台つき)

定盤サイズ 型式 本体重量 搭載可能重量 全高(mm)

本体価格

(税別)

幅(mm) 奥行(mm) 厚さ(mm)
1000 700 100 h-HA-107L 160㎏ 150㎏ 750 お 問合せ
1200 700 100 h-HA-127L 175㎏ 200㎏ 750
900 100 HA-127L 205㎏ 200㎏ 750
1500 1000 150 h-HA-1510L 325㎏ 300㎏ 800
1200 150 h-HA-1512L 360㎏ 300㎏ 800
1800 900 150 h-HA-189L 340㎏ 300㎏ 800
1200 150 h-HA-1812L 400㎏ 300㎏ 800
2000 1000 150 h-HA-2010L 380㎏ 300㎏ 800
1200 150 h-HA-2012L 425㎏ 300㎏ 800
2400 1200 250 h-HA-2412L 585㎏ 500㎏ 800
2600 1500 250 h-HA-2615L 690㎏ 500㎏ 800
3000 1200 330 h-HA-3012L 725㎏ 500㎏ 800
1500 330 h-HA-3015L 840㎏ 500㎏ 800
3500 1500 330 h-HA-3515L 1,050㎏ 500㎏ 800
4000 1500 400 h-HA-4015L 1,160㎏ 500㎏ 800
6000 1500 400 h-HA-6015L 1,660㎏ 1,000㎏ 800

④ハイダンピングスチールハニカム定盤(防振ゴム式架台つき)

定盤サイズ 型式 本体重量 搭載可能重量 全高(mm)

本体価格

(税別)

幅(mm) 奥行(mm) 厚さ(mm)
1000 700 100 h-HS-107L 170㎏ 150㎏ 750 お 問合せ
1200 700 100 h-HS-127L 185㎏ 200㎏ 750
900 100 h-HS-127L 215㎏ 200㎏ 750
1500 1000 150 h-HS-1510L 350㎏ 300㎏ 800
1200 150 h-HS-1512L 390㎏ 300㎏ 800
1800 900 150 h-HS-189L 365㎏ 300㎏ 800
1200 150 h-HS-1812L 435㎏ 300㎏ 800
2000 1000 150 h-HS-2010L 415㎏ 300㎏ 800
1200 150 h-HS-2012L 465㎏ 300㎏ 800
2400 1200 250 h-HS-2412L 685㎏ 500㎏ 800
2600 1500 250 h-HS-2615L 825㎏ 500㎏ 800
3000 1200 330 h-HS-3012L 860㎏ 500㎏ 800
1500 330 h-HS-3015L 1,015㎏ 500㎏ 800
3500 1500 330 h-HS-3515L 1,260㎏ 500㎏ 800
4000 1500 400 h-HS-4015L 1,425㎏ 500㎏ 800
6000 1500 400 h-HS-6015L 2,065㎏ 1,000㎏ 800
>※詳細寸法については、図面をご確認下さい。
※上記のサイズ以外にもサイズ変更オプション 等もございます。お問い合わせください。

図面ダウンロード

h-HA-107L DXF PDF   HA-107L DXF PDF
h-HA-127L DXF PDF   HA-127L DXF PDF
h-HA-129L DXF PDF   HA-129L DXF PDF
h-HA-1510L DXF PDF   HA-1510L DXF PDF
h-HA-1512L DXF PDF   HA-1512L DXF PDF
h-HA-189L DXF PDF   HA-189L DXF PDF
h-HA-1812L DXF PDF   HA-1812L DXF PDF
h-HA-2010L DXF PDF   HA-2010L DXF PDF
h-HA-2012L DXF PDF   HA-2012L DXF PDF
h-HA-2412L DXF PDF   HA-2412L DXF PDF
h-HA-2615L DXF PDF   HA-2615L DXF PDF
h-HA-3012L DXF PDF   HA-3012L DXF PDF
h-HA-3015L DXF PDF   HA-3015L DXF PDF
h-HA-4015L DXF PDF   HA-4015L DXF PDF
h-HA-6015L DXF PDF   HA-6015L DXF PDF
h-HS-107L DXF PDF   HS-107L DXF PDF
h-HS-129L DXF PDF   HS-129L DXF PDF
h-HS-1510L DXF PDF   HS-1510L DXF PDF
h-HS-1512L DXF PDF   HS-1512L DXF PDF
h-HS-189L DXF PDF   HS-189L DXF PDF
h-HS-1812L DXF PDF   HS-1812L DXF PDF
h-HS-2010L DXF PDF   HS-2010L DXF PDF
h-HS-2012L DXF PDF   HS-2012L DXF PDF
h-HS-2412L DXF PDF   HS-2412L DXF PDF
h-HS-2615L DXF PDF   HS-2615L DXF PDF
h-HS-3012L DXF PDF   HS-3012L DXF PDF
h-HS-3015L DXF PDF   HS-3015L DXF PDF
h-HS-4015L DXF PDF   HS-4015L DXF PDF
h-HS-6015L DXF PDF   HS-6015L DXF PDF
※DXF形式のファイルは、ダウンロード後解凍してお使いください。
※PDFファイルをご覧いただくには、Adobe Acrobat Readerが必要です。

カタログダウンロード

 ハニカム定盤&フラットボ-ド(カタログダウンロード) HAカタログ2016.6.pdf
※PDFファイルをご覧いただくには、Adobe Acrobat Readerが必要です。
