顕微鏡用エアテーブル ATMシリーズATM

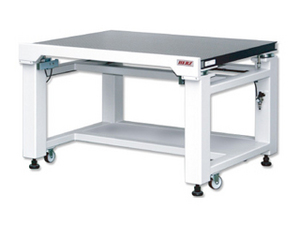

写真:参考写真

顕微鏡用エアテーブルは、顕微鏡を搭載することを目的として使いやすさにこだわってデザインしました。トッププレートには軽量かつ高剛性のスチールハニカム定盤を採用しています。上面板は着磁性ステンレスにM6サイズのネジ穴を25㎜マトリクス状に加工してあるため、各種装置や光学部品をマグネットやネジで簡単に固定することが出来ます。また、ATMはシンプルに機能性を重視したためサイドテーブル等のオプションはご用意しておりません。

こんな時にご利用ください
共焦点顕微鏡・レーザラマン分光装置・測定顕微鏡・蛍光顕微鏡・パッチクランプ・インジェクションなどバイオ系および産業系の顕微鏡に最適な防振台をお探しの方

顕微鏡用エアテーブルの特徴


顕微鏡を操作する際に便利なアームレストを標準装備しました。

椅子に座って作業をしても足が架台にぶつかりにくい形状になっています。(膝入れ仕様)

架台部にはキャスターとアジャスターボルトが標準装備のため室内の移動が簡単に行えます。

ハニカム定盤の上面は着磁性ステンレスにタップ加工M6-25XY㎜(端面25㎜残し)で施してあるため、光学部品のマグネット止めやネジ止めを簡単に行うことができます。(耐腐食性に優れた、ウレタン黒色塗装仕上げもあります。)

ハニカム定盤のハニカムサンドイッチ構造はスペースシャトルや航空機の外壁など宇宙航空関係で幅広く使用されている構造で、軽量で高剛性なことが特徴です。

顕微鏡用エアテーブル ATMの仕様

形式 ATM-86LA ATM-86LA(B) ATM-88LA ATM-88LA(B)
全体寸法 800W×640D×709Hmm 800W×840D×709Hmm
搭載盤寸法 800W×600Dmm 800W×800Dmm
防振方式 NS空気ばね式防振システム(オートレベル式)
搭載可能重量 150kg 200kg
本体重量(kg) 120kg 120kg 140kg 140kg
ベンチ上面 着磁性ステンレス/タップ加工M6-25XY㎜(端面25㎜残し) ※タップ加工無しも可能
ベンチ上面 無塗装梨子
仕上げ
ウレタン黒色塗装
仕上げ
無塗装梨子
仕上げ
ウレタン黒色塗装
仕上げ
ベンチ構造 スチールハニカムサンドイッチ構造
架台 SS製/角パイプ溶接一体構造(膝入れ仕様)/キャスターアジャスターボルト付き
価格(円) ¥450,000 ¥465,000 ¥472,000 ¥492,000



形式 ATM-1010LA ATM-1010LA(B) ATM-127LA ATM-127LA(B)
全体寸法 1000W×1040D×709Hmm 1200W×740D×709Hmm
搭載盤寸法 1000W×1000Dmm 1200W×700Dmm
防振方式 NS空気ばね式防振システム(オートレベル式)
搭載可能重量 300kg 300kg
本体重量(kg) 200kg 200kg 190kg 190kg
ベンチ上面 着磁性ステンレス/タップ加工M6-25XY㎜(端面25㎜残し) ※タップ加工無しも可能
ベンチ上面 無塗装梨子地
仕上げ
ウレタン黒色塗装
仕上げ
無塗装梨子地
仕上げ
ウレタン黒色塗装
仕上げ
ベンチ構造 スチールハニカムサンドイッチ構造
架台 SS製/角パイプ溶接一体構造(膝入れ仕様)/キャスターアジャスターボルト付き
価格(円) ¥518,000 ¥548,000 ¥498,000 ¥524,000
※上記価格には、消費税は含まれておりません。
※上記価格には、送料及び搬入設置費は含まれておりません。
※本カタログの記載内容は、予告なしに変更することがあります。
※詳細寸法につきましては、図面をご確認ください。

図面ダウンロード

ATM-86LA・ATM-86LA(B) DXF PDF   ATM-88LA・ATM-88LA(B) DXF PDF
ATM-1010LA・ATM-1010LA(B) DXF PDF   ATM-127LA・ATM-127LA(B) DXF PDF
※DXF形式のファイルは、ダウンロード後解凍してお使いください。
※PDFファイルをご覧いただくには、Adobe Acrobat Readerが必要です。
