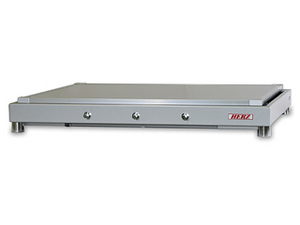

卓上型空気ばね式防振台 DTシリーズ
高性能卓上型空気ばね式防振台 3DTシリーズDT，3DT

卓上型空気ばね式防振台の特徴

3DT型搭載盤の制振処理
3DT卓上型空気ばね式防振台は、「ハイダンピング超高性能三次元空気ばね式防振台」の関連制振技術を利用し、機器搭載盤や本体枠のハイダンピング処理も標準仕様になっています。また、本体を支える脚部は高剛性インシュレータを採用しています。

水平維持
3DT-A型およびDT-A型は、外部空気源（エアーコンプレッサー・窒素ガスボンベ・工場エアー）からエアーの供給を受け、メカニカルオートレベルセンサ（3ケ）の働きで、搭載盤の水平を維持します。
DT-M型は、標準付属品のハンドエアーポンプを用いて、搭載盤に機器を搭載したのちに、3ケの給排気弁を用いてエアーを入れて簡単に搭載盤を最適な高さまで浮上させることができます。搭載盤の水平出しは、機器を搭載したのちに 3ケの給排気弁を利用してエアーの給排気を行います。外部空気源を必要としないために簡便に最良の測定環境を得ることができます。

防振性能
水平方向防振機構を装着した卓上型三次元空気ばね式防振台［3DT］は、3次元の防振機能を備えています。水平方向の固有振動数は1.0～2.0Hzとシンプルな形状である構造体としては画期的な防振性能を持っています。建物内の一般的な床振動は数Hz～50Hz程度の振動が多く、これらの周波数領域に対して十分な防振効果を得ることができます。

3DT-5548M & DT-5548M　振動伝達率

3DT-6050M & DT-6050M　振動伝達率

使用例

ZYGO社製PTIを搭載した3DT-5548A高性能卓上型三次元空気ばね式防振台

写真ご提供:キヤノンマーケティングジャパン株式会社殿

DT-8060A-B 普通銅板研磨、黒色塗装仕上 （Bタイプ搭載盤）

DT-8060M-E 着磁性ステンレス＋アルミニュウム板、M6 25mmXY加工（Eタイプ搭載盤）

卓上型空気ばね式防振台 DT，3DTの仕様
