マイクロプレート ~顕微鏡用三次元防振プレート~

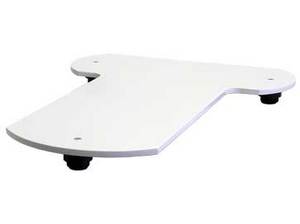

写真:M25

マイクロプレートとは・・・

顕微鏡を搭載することのみを目的とした防振プレートです。ナノレベルなどの超高分解能精密測定や観察には不向きですが、顕微鏡を使って細かい作業などを行う用途には、効果を発揮します。

顕微鏡のボトム形状にあわせたデザインで、無駄に場所をとることはありません。従来のシカクい防振台に比べ、顕微鏡の操作性が格段に向上することが期待できます。

マイクロプレートの特徴

マイクロプレートは限られた実験スペースを有効に使うことができます。


・倒立型顕微鏡

・正立型顕微鏡

・パッチクランプ

・インジェクション

顕微鏡を中心とした実験や観察に最適な防振プレートです。

顕微鏡のボトム形状にあわせたデザインのため、余分なスペースがなく顕微鏡の操作性が格段に向上することが期待できます。また、プレート形状はT字型だけでなく四角形などご希望の形状で製作することが可能です。プレート上面へのタップ加工も可能です。

エアや電気等は一切使用しません。



マイクロプレート防振性能

M25は簡便な防振プレートとしての性能を備えています。一般的な垂直・水平方向の床振動の50Hz前後では約-30dB(1/30)の防振効果を発揮します。

M25 水平方向振動伝達率 25kg搭載時
MP-30 水平方向振動伝達率.jpg

仕様表

型式 M25
防振方式(垂直) ダンピングコイル スプリング
防振方式(水平) ダンピングコイル スプリング
制振方式 粘性ダンピング
防振性能 垂直方向 約 5.5Hz / 水平方向 約5Hz
(最適)搭載可能重量 15~約25kg
スプリングユニット 3ヶ
プレート上面仕上げ プレート本体はN8 レザートン焼付け塗装
プレート寸法 約 400W×520D×9Tmm
外形寸法(無負荷時) 約 400W×520D×40Hmm
外形寸法(最大負荷時) 約 400W×520D×30Hmm
本体重量 約10kg
定価(税抜き・送料別) ¥98,000

オプション

追加スプリングユニット

型式:U10

顕微鏡システムの重量が25kg以上の場合や、偏荷重がある場合に追加スプリングユニットをプレート裏面の任意の場所に配置することで最適な使用状態に調整が可能です。



搭載可能重量 約10kg UP

定価:¥15,000/1ヶ(税抜き)

※搭載する顕微鏡の偏荷重により、プレー トの傾きが大きい場合はご相談ください。
※搭載重量はご 希望に応じてタイプいたします。お問い合わせください。
※上記記載内容は、性能及び機能の 改善向上のために予告なしに 変更することがあります。
