防振・除振のしくみ

防振台とは

測定装置、製造装置を設置している床には、多かれ少なかれ必ず振動があります。もしもこの振動が装置に悪い影響を及ぼすとしたら、解決策として有効なのが防振台（除振台）です。

振動による障害を想像することは大変難しいことです。しかし、防振台を導入することで予想もしないほどの効果があるかもしれません。もしそうであるならば、その状態が装置にとって最良の状態なのはもちろんのことです。

1.パッシブ型とは

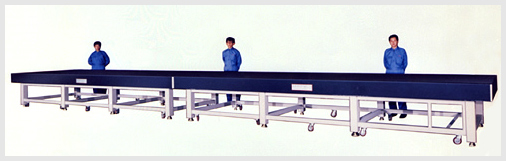

パッシブ型の防振台は、入ってきた振動を材料がもつ固有の柔らかい動きと動きやすい形状と適度な重さで振動を吸収し、その振動エネルギーを消耗させることで防振します。ですから、パッシブ型の防振台にとって、防振ゴムや空気ばねなどの柔らかい材料や柔らかい動きができる部品は重要な要素です。パッシブ型の防振台は、ばねの強さを変更したりばねの数を増やすことで数十トンにもなる装置を支えることが可能です。

※コイルばねを使った防振台もパッシブ型の一つです。

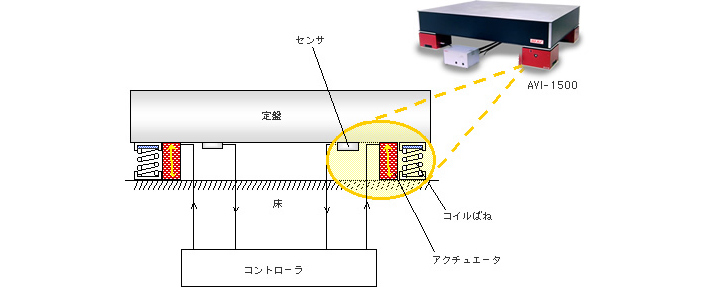

2.アクティブ型とは

アクティブ型の防振台は、電気制御によって、入ってきた振動と逆向きの力を加えることで振動を瞬時に打ち消します。センサが常に振動を監視し、その情報を元にアクチュエータが逆向きの力を起こすことで、最適な防振状態を作り続けています。アクティブ型の防振台は10Hz以下の低い周波数域の防振を得意としています。
