光学テーブル FB-LシリーズFB-L

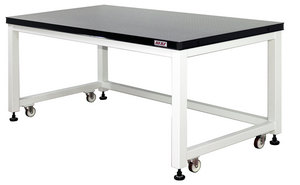

写真:FB-189L

光学テーブルFB-Lシリーズは、多くのお客様からいただいたご要望をもとに誕生しました。 防振を必要としない光学実験や各種計測などに使用目的を絞り込むことでコストパフォーマンスの高い商品が完成しました。 トッププレートには軽量かつ高剛性のハニカム定盤を採用しています。 軽量という利点から床耐荷重制限が低いお部屋でも安心してお使いいただけます。 また、上面板は着磁性ステンレスにM6サイズのネジ穴を25㎜マトリクス状に加工してあるため、各種装置や光学部品をマグネットやネジで簡単に固定することが出来ます。


こんな時にご利用ください

・防振を必要としない光学テーブルをお探しの方
・安価で高性能な光学テーブルをお探しの方
・オフィスに違和感無く置ける光学テーブルをお探しの方

光学テーブルの特徴


ハニカム定盤の”ハニカムサンドイッチ構造”は、スペースシャトルや航空機の外壁など宇宙航空関係で幅広く使用されており、軽量かつ高剛性なことが特徴です。

ハニカム定盤の上面は着磁性ステンレスに タップ加工M6-25XY㎜(端面25㎜残し)を施してあるため、光学部品をマグネットやネジで簡単に固定することが出来ます。

防振を必要としない光学実験用として使用目的を絞り込むことで、高いコストパフォーマンスとス マートなデザインを実現しました。

架台部は広い空間を有効活用できるような形状に設計しているため、高い収納力があります。

架台部にはキャスターとアジャスターボルトを標準装備しているため、室内の 移動が簡単に行えます。



光学ベンチ FB-Lの仕様

形式 FB-107L FB-127L FB-129L FB-1510L FB-189L FB-2010L
全体寸法 1000×
700×
800Hmm
1200×
700×
800Hmm
1200×
900×
800Hmm
1500×
1000×
800Hmm
1800×
900×
800Hmm
2000×
1000×
800Hmm
本体重量(kg) 95 110 135 195 180 225
ベンチ上面 着磁性ステンレス/無塗装梨子地仕上げ/タップ加工M6-25XY(端面25㎜残し)
ベンチ構造 ハニカムサンドイッチ構造
架台 SS製角パイプ溶接一体構造/ひざ入れ仕様/キャスター・アジャスターボルト付き
価格(円) ¥198,000 ¥210,000 ¥266,000 ¥348,000 ¥375,000 ¥396,000
※上記価格には、消費税は含まれておりません。
※上記価格には、送料及び搬入設置費は含まれておりません。
※本仕様表の記載内容は 、予告なしに変更することがあります。
※詳細寸法につきましては、図面をご確認ください。

図面ダウンロード

 FB-107L DXF PDF    FB-127L DXF PDF
 FB-129L DXF PDF    FB-189L DXF PDF
 FB-1510L DXF PDF    FB-2010L DXF PDF
※DXF形式のファイルは、ダウンロード後解凍してお使いください。
※PDFファイルをご覧いただくには、Adobe Acrobat Readerが必要で す。



カタログダウンロード

光学テーブルFB-Lシリーズ(カタログダウンロード) 19_FB-L2.pdf
※PDFファイルをご覧いただくには、Adobe Acrobat Readerが必要です。
