三次元空気ばね式免震防振システム　Ⅰ・Ⅱ

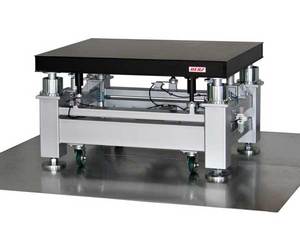

写真：精密免震防振システムⅠ　SVT-129LA

微小な振動や、地震による揺れから貴重で高価な実験設備を守ることを目指しました。

製品特長

ヘルツオリジナルの精密免震空気ばねを内蔵し最高レベルの防振効果を持ち、最高で0.1％以下まで微小振動を減衰することができます。

大地震に備えて三次元方向に長いストロークを持った免震構造となっています。

免震機能はおおよそ震度２から起動します。※垂直方向

過浮上防止ストッパーは震度7（800gal)以上の衝撃加速度に耐える強度を持っています。

緊急避難用地震・津波警報器　1台付属します。

免震防振システムの免震原理・防振原理

免震原理について

免震防振システムには、ヘルツ独自で開発した通常よりもロングストロークの精密免震空気ばねを使用しています。従来のものでは対応しきれなかった地震の大きな振幅の揺れに高い効果を発揮します。

直下型の地震を想定し、2種類の免震方式を採用しています。

Ⅰ型　：　上下動±15mm　　水平動±30mm

Ⅱ型　：　上下動±40mm　　水平動±30mm

防振原理について

免震防振システムの防振効果は、これまでに非常に多くのお客様にご使用いただいている超高性能三次元空気ばね式防振台＜TDIシリーズ＞の精密空気ばねと二重振子の防振構造と同じ思想をもった設計となっています。垂直・水平方向に高い防振効果があります。

三次元空気ばね式免震防振システムラインナップ

形式	SVT-107LA　Ⅰ/Ⅱ	SVT-129LA　Ⅰ/Ⅱ	SVT-1512LA　Ⅰ/Ⅱ	SVT-189LA　Ⅰ/Ⅱ	SVT-1812LA　Ⅰ/Ⅱ
ベンチ寸法	1000×700× 100Tmm	1200×900× 100Tmm	1500×1200× 150Tmm	1800×900× 150Tmm	1800×1200× 200Tmm
全体寸法	1000×700× 800Hmm	1200×900× 800Hmm	1500×1200× 800Hmm	1800× 900× 800Hmm	1800× 1200× 800Hmm
搭載可能重量(kg)	150	200	300	300	300
全体重量(kg)	225	290	385	365	455

形式	SVT-2012LA　Ⅰ/Ⅱ	SVT-2412LA　Ⅰ/Ⅱ	SVT-3015LA　Ⅰ/Ⅱ	SVT-4015LA　Ⅰ/Ⅱ	SVT-6015LA　Ⅰ/Ⅱ
ベンチ寸法	2000×1200× 200Tmm	2400×1200× 250Tmm	3000×1500× 330Tmm	4000×1500× 400Tmm	6000×1500× 400Tmm
全体寸法	2000×1200× 800Hmm	2400×1200× 800Hmm	3000×1500× 800Hmm	4000×1500× 800Hmm	6000×1500× 800Hmm
搭載可能重量(kg)	300	500	500	500	500
全体重量(kg)	490	605	820	1,130	1,630

形式	SVT-107LS　Ⅰ/Ⅱ	SVT-129LS　Ⅰ/Ⅱ	SVT-1512LS　Ⅰ/Ⅱ	SVT-189LS　Ⅰ/Ⅱ	SVT-1812LS　Ⅰ/Ⅱ
ベンチ寸法	1000×700× 100Tmm	1200×900× 100Tmm	1500×1200× 150Tmm	1800×900× 150Tmm	1800×1200× 200Tmm
全体寸法	1000×700× 800Hmm	1200×900× 800Hmm	1500×1200× 800Hmm	1800×900× 800Hmm	1800×1200× 800Hmm
搭載可能重量(kg)	150	200	300	300	300
全体重量(kg)	230	300	420	395	490

形式	SVT-2012LS　Ⅰ/Ⅱ	SVT-2412LS　Ⅰ/Ⅱ	SVT-3015LS　Ⅰ/Ⅱ	SVT-4015LS　Ⅰ/Ⅱ	SVT-6015LS　Ⅰ/Ⅱ
ベンチ寸法	2000×1200× 200Tmm	2400×1200× 250Tmm	3000×1500× 330Tmm	4000×1500× 400Tmm	6000×1500× 400Tmm
全体寸法	2000×1200× 800Hmm	2400×1200× 800Hmm	3000×1500× 800Hmm	4000×1500× 800Hmm	6000×1500× 800Hmm
搭載可能重量(kg)	300	300	500	500	500
全体重量(kg)	555	705	995	1,395	2,030

※形式説明　：　LAはアルミハニカムコアを使用、LSはスチールハニカムコアを使用。床の荷重制限などによりお選びください。
※上記以外の寸法や特殊な形状も制作致します。
※三次元免震防振システムに使用する防振架台とハニカムベンチをハイダンピング構造に変更できます。本体重量が増加しますのでお問い合わせ下さい。
※本カタログの記載内容は、性能および機能の改善向上のために予告なしに変更することがあります。
※発生した地震による免震防振台および搭載された機器類の破損等は、保証の範囲外ですのでご了承ください。
